レーザー溶接機

マスターS 3D

溶接領域を立体視するための、3D VISIONシステムを
装備したハイエンドモデル

  • 80ジュールのハイパワーランプ

    80ジュールのハイパワーランプ

    技工用レーザーとしては最高クラスの80ジュール・最大出力5.0KWを実現。技工用メタルの溶接でパワー不足を感じることがありません。
    器機への負担を抑えられる上、ロングライフで安定した状態で使用できます。

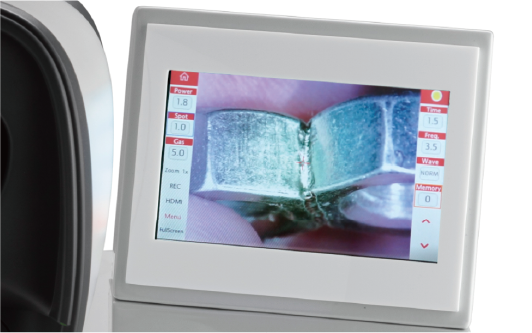

  • 第三者も確認できるカメラを標準搭載

    第三者も確認できるカメラを標準搭載

    チャンバー内側の上部にカメラが内蔵されているため、ディスプレイから溶接作業の確認ができます。
    研修・トレーニングで指導する際に活用できます。

  • LEDライトによる明るいチャンバー

    LEDライトによる明るいチャンバー

    複数のLEDライトにより、チャンバー内の技工物を明るく照らします。
    4段階の明るさ調整も可能で、光の反射を抑えて作業に集中することができます。

  • 見やすく操作しやすいカラーディスプレイ

    見やすく操作しやすいカラーディスプレイ

    7インチのカラータッチパネルを標準搭載しています。パラメーターの設定から録画まで、スムーズな操作が可能です。また、あらかじめ登録したメモリーも簡単に呼び出せます。

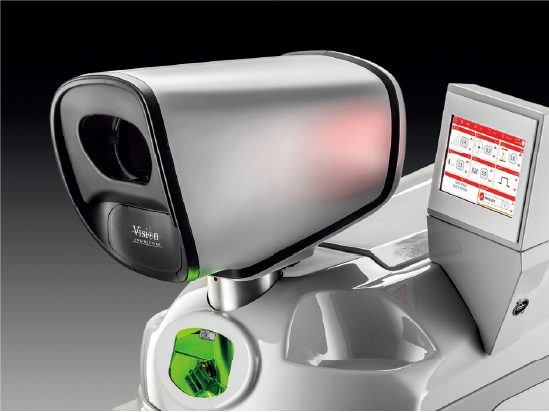

  • 見やすさを追求した3D VISIONシステム

    見やすさを追求した3D VISIONシステム

    3D VISIONシステムの特徴は、作業者の目の疲労軽減だけではありません。
    広く余裕のある視野により、作業中の姿勢を人間工学的に最適化します。視野調整も不要で、とても簡単に扱えます。

  • オーバーヒートを防ぐ、特注の冷却水タンク

    オーバーヒートを防ぐ、特注の冷却水タンク

    連射をするときは冷却性能の高さが大きく影響します。製造メーカーへ依頼した、名南特注の5リットルの大容量タンクでオーバーヒートを防ぎます。
    高速連射もすべてお任せください。

  • アルゴンガス用の特注噴射ノズル

    アルゴンガス用の特注噴射ノズル

    アルゴンガスの噴射はチタン溶接において必須です。
    ガスがふわっと広がるような特注の噴射ノズルで、溶接時の変色をしっかりカバーできます。
    これにより綺麗な溶接が行えるため、補綴物のクオリティが劇的にアップします。
    ** アルゴンガス用レギュレーターはオプション品で販売しております。
    ** アルゴンガスの販売は行っておりませんので、別途お買い求め下さい。

  • 【販売終了】専用ベーススタンド(オプション)

    【販売終了】専用ベーススタンド(オプション)

    【本タイプのベーススタンドは販売終了となりました。2022年6月8日付】

    タッチパネルから電動で上下に操作できる電動ベーススタンド。
    長時間集中してしまいがちな溶接作業も、自分に合った正しい姿勢で行えます。

仕様

本体仕様
サイズ(W×D×H㎜) 480×800×650㎜
重量(kg) 30kg
電源(V, Hz) 110V 50/60Hz
スコープ部 (メーカー等) ビジョンエンジニアリング社製Lynx Evo
メモリー数 99
レーザー性能
レーザー種 Nd:YAG
YAG波長 1064nm
平均出力 75W
最大パルス出力kW 5kW
パルスエネルギー 80J
パルス幅 ms 0.1~16ms
パルス波長 Hz 0.5~30Hz
スポット径 ㎜ 0.2~2.0㎜
スポットポジション 30ポジション
パルス波形制御 6プログラム
冷却水容量 リットル 5リットル
マスターS 用ベーススタンド
サイズ(W×D×H㎜) 520×710×760㎜
重量(kg) 23kg
一般医療機器/
医療機器届出番号
23B2X10023000310
